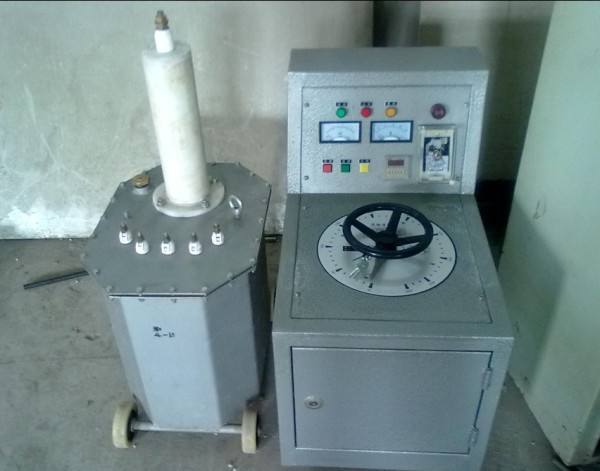

360V/5KA/150HZ耐壓試驗裝置-揚州達瑞

達瑞電器為您推薦

360V/5KA/150HZ耐壓試驗裝置用于對各種電器產品、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量承受過電壓的能力。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。工頻耐壓試驗裝置分為一體式裝置（30kV以下）和分體式裝置兩類。控制箱（臺）是由接觸式調壓器（50kVA以上為電動柱式調壓器）及其控制、保護、測量、信號電路組成。它是通過接入220V或380V工頻電源，調節調壓器（即試驗變壓器的輸入電壓），接入高壓試驗變壓器的初級繞組，根據電磁感應原理，以獲得所需要的試驗高壓電壓值。按試驗規程，各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備都必須嚴格定期進行交流耐壓試驗。工頻耐壓試驗裝置它是發電站、供配電系統及科研單位等廣大用戶的基本試驗設備。
工作原理：
工頻耐壓試驗裝置控制部分由 PLC 組態屏、高速 Cortex 微處理芯片、16 位 AD 采樣芯片、精密調壓器、調速電機以及高精度互感器等模塊組 成。通過工頻 AC220V（10KVA 以上用 380V）電源接入控制（臺）， 經處理芯片控制調壓器調節 0～220V/430V 電壓輸入到試驗變壓器初 級繞組。根據電磁感應原理，在次級（高壓）繞組按其與初級繞組 匝數之比獲得同等倍數的電壓幅值――工頻高壓。此工頻高壓經高 壓硅堆整流及電容器濾波可獲得直流高壓，其中幅值是工頻高壓有 效值的 2 倍。根據回采的電壓電流進行智能調節。當出現異常情 況，高速處理器會進行過流保護，切斷主輸出回路，并給出聲光告警。

工頻耐壓試驗裝置廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。工頻耐壓試驗裝置分為一體式裝置（30kV以下）和分體式裝置兩類。控制箱（臺）是由接觸式調壓器（50kVA以上為電動柱式調壓器）及其控制、保護、測量、信號電路組成。它是通過接入220V或380V工頻電源，調節調壓器（即試驗變壓器的輸入電壓），接入高壓試驗變壓器的初級繞組，根據電磁感應原理，以獲得所需要的試驗高壓電壓值。按試驗規程，各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備都必須嚴格定期進行交流耐壓試驗。
技術特點
* 體積小，重量輕，特別適合現場使用；
* 過壓,過流,放電,過熱及零啟動保護全面可靠,動作時間1微秒；
* 通過國家權威部門--電力工業電氣設備質量檢驗測試中心（武漢高壓研究所） 嚴格的型式試驗鑒定，質量可靠，確保試驗人員、被試品和試驗設備本身的安全；
* 符合國標要求:有監測峰值/√2功能，可實時監測試驗波形；
* 一鍵鼠標式旋鈕“傻瓜式”操作，大屏幕液晶顯示；
* 獨有軟件校準功能，方便用戶校準表計，確保高電壓值準確度
*設備自帶微型打印機，可及時打印保存試驗數據；

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布！
