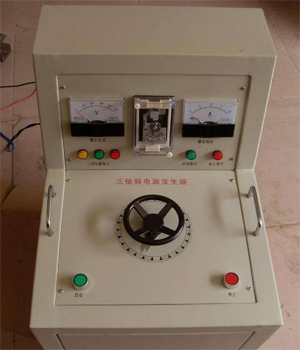

三倍頻感應耐壓發生器-揚州達瑞

達瑞電氣為您推薦

三倍頻感應耐壓發生器工作原理：

三倍頻感應耐壓發生器三臺單相變壓器一次側接成星形，二次側接成開口三角形，在一次側加上對稱的三相正弦波電源時，并升高電壓讓鐵芯磁路飽和，使鐵芯中磁通所含三次諧波的成分增多,相應在鐵芯線圈上感應三次諧波電壓也增高.

由開口三角形的發生器二次側輸出的這個150赫茲（三倍工頻）感應電壓即作為三倍頻試驗電源電壓。

產品用途：

1. 廣泛用于對電壓互感器作倍頻感應耐壓試驗。

2. 對電力變壓器進行分相的倍頻感應耐壓試驗。

3. 對其它感應線圈式的電氣產品作倍頻感應耐壓試驗

性能特點：

1、采用了三相五柱式結構，工藝簡單，并減小了變壓器本體內部阻抗及漏磁損耗，提高了發生器的效率。

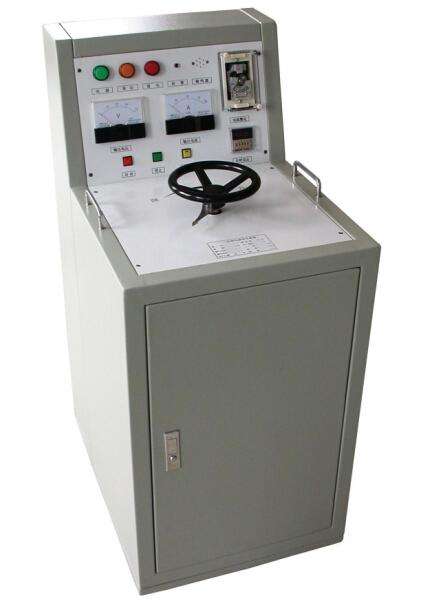

2、重量、體積均小于傳統的三個單相變壓器組，并配有相應容量的控制箱，現場使用方便。

3、本產品可作為變壓器及相應容量電器作感應耐壓試驗或作短時運行的150Hz電源用。
