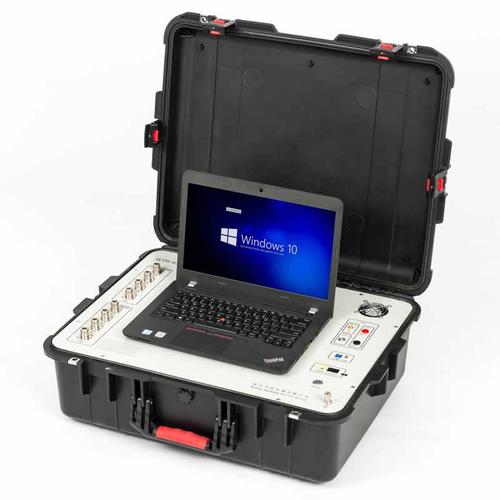

局放測試儀簡介:

達瑞電氣為您推薦

超聲波局放檢測儀，該設備能感測出運轉設備故障、振動、泄漏及電氣局部放電所產生的高頻信號。它使用獨特外差法將這些訊號轉換為音頻信號，讓使用者透過耳機來聽到這些聲音，并于指針上看到強度指示。外差法原理就像是收音機，可將信號準確地轉換成聲音，讓人們?nèi)菀椎乇嬲J(rèn)及了解。使用超聲波技術的優點就是容易理解、方便，超聲波是一高頻短波信號，此聲波是不被人耳所直接聽見，當我們透過超聲波全功能偵測器可完全偵測到這些聲音。

局放儀:

[含電氣設備中的機械故障檢測和氣液泄漏檢測]

一．GIS開關驅動機構故障查找，防止開關拒動誤動事故

GIS，是當今電力系統中最為重要的開關設備。GIS內部的開關能否正確動作，是電網能否安全運行的關鍵因素。高電壓等級的GIS開關動作，大部分靠液壓驅動或壓縮空氣驅動，為保證液壓驅動和空壓驅動系統的正常運行，必須定時啟動電機作功加壓，以確認系統工作性能是否可靠。但是，由于設備廠商的制作工藝、安裝過程或運維失當給設備造成的缺陷，甚至空壓機損壞，造成驅動速度減慢或失效事故越來越多，嚴重威脅著電網的穩定運行，直接影響到人民的生活與生產，社會后果嚴重。SDT電氣設備局部放電巡檢儀，利用先進的超聲波原理和精妙的傳感技術，能生動檢知液壓和空壓系統的內部泄漏，提前發現驅動故障，并以數字和聲音的方式告知運維人員進行消缺，確保GIS的安全運行。

二．絕緣子污閃及內部裂紋檢測，電纜接頭局放檢測

各類絕緣子內部裂紋故障和外部污染故障，也急需有效的方法予以檢知。當絕緣子周圍的空氣被電離時，會產生化學反應，腐蝕金屬部件，削弱絕緣物的絕緣能力。電暈放電產生的高能量將導致機械部件嚴重?fù)p壞，造成非預期性停運和對成千上萬的服務客戶造成影響，嚴重的可導致火災和爆炸出現。特別是工廠中由電氣局放原因引起的火災和爆炸會因現場危險和有毒化學物的存在產生嚴重的連鎖反應。應用傳統的紅外成像技術可以發現肉眼所無法察及的熱點現象。但是局部放電、電暈、電弧、電痕等現象并不一定伴隨明顯的升溫現象，并且環境高溫掩飾了這些現象。但是，這些現象卻會產生的超聲波噪音，利用超聲波檢測設備可以準確進行局放檢測。

三．GIS/GCB及開關柜、電源柜、通訊柜內部局放故障檢測

各地電廠、供電局變電站的GIS/GCB和集控室的開關柜內部局放故障越來越多，急需合適的檢測手段來進行預知維護和報警。SDT電氣設備局部放電巡檢儀適逢其時，GIS/GCB的絕緣介質不同，其內外部局放的傳播速度也不同。檢測方法或用色譜法或電測法，不僅步驟麻煩、危險，價格昂貴且不能做實時檢測。電氣運維人員急需一種操作簡單、價格合理又操作安全的檢測方法進行春檢、秋檢以及平時預測性維護。SDT電氣設備局部放電巡檢儀能夠完全滿足。

四．變壓器、母線套管、CT/PT、電容器和電抗器的局放檢測

SDT電氣設備局部放電巡檢儀克服了紅外技術只能測量表面熱故障、無法檢知內部故障及原因的缺陷，成為各國電氣運維人員的最佳選擇。各地變電站的變壓器、母線套管、CT/PT、電容器和電抗器，由于在制造、運輸、安裝過程中所存在的問題，引起內部局放甚至釀成事故的越來越多，急需合適的手段予以檢測。高壓系統的超聲波檢測彌補了熱像技術的不足。目前SDT電氣設備局部放電巡檢儀已成為各國電氣運維人員的最佳選擇。電氣故障在故障點產生超聲波，以檢查泄漏的方法掃描一片區域，各種特征油炸聲、爆音、嗡嗡聲可以與不同的故障相關聯，通過記錄聲波來建立故障數據庫，并與調度系統或MIS網共享。

五．SF6氣體泄漏檢測

適用于變電站、電廠中SF6變壓器、開關、斷路器的泄漏定位，確保SF6設備的安全運行。

局放應用:

高壓輸電線路和配電系統的故障檢測工作是對絕緣維護人員的一大挑戰。主要問題是電暈現象，導體周圍的空氣分子帶電或電離產生電暈放電。更換高壓傳輸線操作過程中的能量損失以及絕緣子的變質退化直至最終衰竭是維護人員的兩大顧慮。

電場強度電離絕緣子周圍的空氣分子時，會產生化學反應，腐蝕金屬部件，削弱絕緣化合物能力。電暈放電產生的高能量將導致機械部件的嚴重?fù)p壞，造成非預期性停運和對成千上萬客戶的服務損失，嚴重的可導致火災和爆炸現象的出現。工廠中由電氣原因引起的火災和爆炸根據其現場危險化學物和有毒化學物的狀況將產生嚴重的連鎖反應。應用傳統的紅外成像技術可以發現肉眼所無法察及的熱點現象，但電暈、電弧、電痕等現象并不一定伴隨明顯的升溫，并且環境高溫也會掩蓋這些現象，同時控制柜中的設備也無法用紅外熱像儀發現。但是，這些現象卻會產生明顯的超聲波噪音，可利用SDT電氣設備局部放電巡檢儀進行檢測。超聲波檢測系統完善了絕緣檢測工作，使人類可以探聽絕緣子、線套、變壓器、端套、避雷針等故障聲響。

應用SDT超聲波診斷技術的超聲波電暈示蹤器是專為電氣和絕緣檢測人員設計的儀器。該手持式儀器使用電池作為電源，結構堅固、結果精確、操作簡便。操作人員幾乎不需任何培訓就可操作該儀器。用于檢測電暈放電、電弧、電痕等電氣現象過程中產生的高頻超聲噪音。儀器使用高靈敏度拋物面?zhèn)鞲衅鳈z測局放信號，并將其轉化為可聽得見的聲音，使用消音耳機進行局放探聽。同時，泄漏信號使用有效值濾波技術進行處理。儀器將模擬輸入信號轉化為穩定的線性波形數據，然后以數字形式顯示于液晶顯示屏上，數據可以進行存儲或通過RS232接口下載到電腦。

無論是電氣室的開關設備檢測，還是輸電桿塔上的高壓線路或變電站的變壓器及GIS/GCB、CT/PT的檢測，基本原理是相同的，選用正確的超聲波傳感器，在移動檢測儀進行局放檢測的同時，通過耳機探聽局放聲響，當聽到局放聲響時，調整儀器靈敏度，將儀器逐漸對準局放點。電暈放電等電氣現象產生明顯的咝咝啪啪聲響，酷似煎炸火腿時發出的聲響。超聲波檢測儀的定向性使其能快速定位局放源。持續局放信號通常表示電暈，這種局放潛在很大的浪費，通常會造成絕緣子和線套的早期功能衰竭。不規則的局放信號表示存在電弧和電痕現象，通常出現于開關內部和變壓器，這些現象潛在火災和爆炸危險。

對于高壓輸電桿塔，儀器操作者和目標絕緣子的距離通常大于60米，使用拋物面?zhèn)鞲衅鞣糯缶址判盘柡蜋z測范圍，同時保持儀器的定向性。激光瞄準和視覺瞄準相結合，可以在一個安全的距離準確定位故障。

電氣巡檢員過去單獨依靠紅外熱成像技術，如今，發現超聲波檢測技術在電氣檢測方面起到很的彌補作用。超聲波檢測被公認為高壓輸電管線、變電站、變壓器、GIS、CT、PT、電容器、工業開關日常電氣檢測的一項重要手段。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布！
