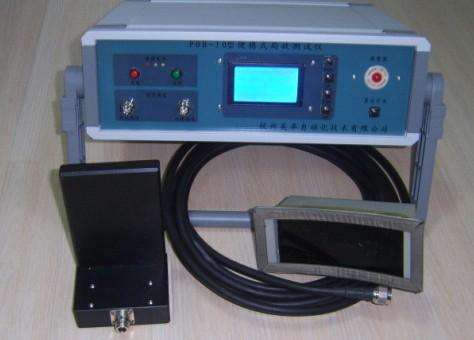

局部放電測試儀-揚州達瑞
達瑞電氣為您推薦
| 產 品 說 明 |

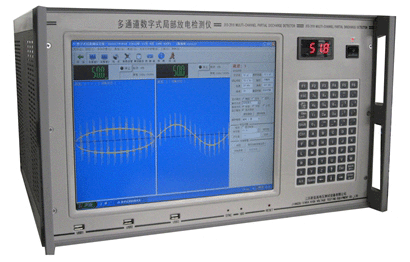

局部放電檢測儀是我公司針對傳統的局部放電檢測儀示波管亮度低、壽命短的問題，新研制的數字式液晶顯示局部放電檢測儀
本儀器保持了成熟型號產品檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）的優點。操作、及結構安裝形式與以往型號完全兼容，便于已有系統設備的升級改造。可對現有KJF2004、KJF2002、KJF2000等型號直接升級。
產品特點
◆ 局部放電信號經數字化處理后，采用液晶顯示器替代傳統的示波管顯示。
◆ 操作與傳統的模擬式局部放電測試儀器完全相同，簡單易學。
◆ 自由選擇橢圓、直線、正弦顯示方式
◆ 采用數字開窗技術，可避免干擾對測量的影響。
◆ 任意相位開窗，單窗、雙窗任選，橢圓150度旋轉。
◆ 可對當前放電圖譜作定格保存處理，靜態對局部放電脈沖進行觀測、分析。
◆ 可對當前放電圖譜進行保存，實現測試結果的可追溯性。
主要技術指標
1．可測試品的電容量范圍6PF--250μF
2．檢測靈敏度（見表一）
表一
| 輸入單元序號 | 調諧電容 | 單位 | 靈敏度（微微庫）
（不對稱電路） | | 1 | 6-25-100 | 微微法 | 0.02 | | 2 | 25-100-400 | 微微法 | 0.04 | | 3 | 100-400-1500 | 微微法 | 0.06 | | 4 | 400-1500-6000 | 微微法 | 0.1 | | 5 | 1500-6000-25000 | 微微法 | 0.2 | | 6 | 0.006-0.025-0.1 | 微法 | 0.3 | | 7 | 0.025-0.1-0.4 | 微法 | 0.5 | | 8 | 0.1-0.4-1.5 | 微法 | 1 | | 9 | 0.4-1.5-6.0 | 微法 | 1.5 | | 10 | 1.5-6.0-25 | 微法 | 2.5 | | 11 | 6.0-25-60 | 微法 | 5 | | 12 | 25-60-250 | 微法 | 10 | | 7R | 電 阻 |
| 0.5 |
3、放大器頻帶：
①低端：10KHZ、20KHZ、40KHZ任選
②高端：80KHZ、200KHZ、300KHZ任選
4、放大器增益調節：
粗調六檔，檔間增益20±1 db;細調范圍≥20db。
5、時間窗：
①窗寬：可調范圍15°～150°;
②窗位置：每一窗可旋轉0°～170°；
③兩個時間窗可分別開或同時開。
6、放電量表：
數字表頭：以3?LED數字表顯示
0-100.0誤差<±5%(以滿刻度計)
7、橢圓時基：
①頻率50HZ、100HZ、150HZ、200HZ、400HZ。
②橢圓旋轉：以30°為一檔，可作150°旋轉。
③顯示方式：橢圓—直線－正弦。
8、試驗電壓表：
① 量程：100KV（可擴展）
② 顯示：3?數字電壓表指示
① 精度：優于±5%（以滿刻度計）
9、具有零標功能，有利于局部放電的識別
10、具有A、B、C三通道試驗接口，試驗更方便。 |
|
注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布！
